Intégration de la CFAO globale au quotidien : implantologie guidée par CEREC Guide et couronne usinée sur TiBase

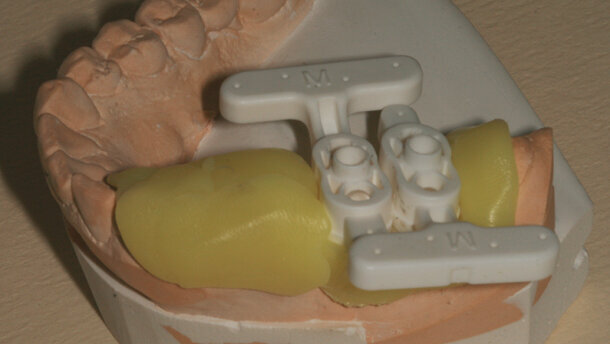

Guide radiologique réalisé sur un modèle d’étude, à l’aide d’une résine hydroplastique enserrant les corps de référence.
Dr Amandine Para

Dr Amandine Para

ven. 12 septembre 2014

Enregistrer

« Le terme intégration désigne la conception et la réalisation d'un système d’information par la mise en relation de différents logiciels ou matériels existants... En économie par exemple, cela permet de maîtriser le savoir-faire technique, pour accroître la productivité et bénéficier d'effets de synergie entre différents procédés. » Wikipedia (Avril 2014)

_En implantologie, l’intégration désigne une approche combinant la planification implantaire et le traitement implantaire chirurgical et prothétique. Plusieurs logiciels proposent une planification implantaire à partir de l’imagerie 3D, pour des systèmes implantaires spécifiques, et l’usinage du guide ne peut se faire qu’à distance par une unité d’usinage délocalisée.

En voici quelques exemples : SimPlant® Navigator (planification d’implants BIOMET 3i, conception du guide via le logiciel Materialise), ASTRA FacilitateTM (implants ASTRA), NobelGuide (implants Nobel), UniGuide Dental® (implants Easy implant® ), Camlog® Guide (implants CAMLOG).

L’intégration complète au cabinet dentaire de la chaine d’implantologie intégrée, de la planification à l’usinage du guide, a été concrétisée industriellement par Sirona, grâce à l’association de l’empreinte optique du système CEREC, de l’imagerie 3D sur GALILEOS ou ORTHOPOS XG 3D (logiciel GALILEOS Implant), et de son unité d’usinage MC XL (usinage du CEREC Guide pour 1 à 3 implants contigus). Ainsi sont intégrés à la fois :

_la prise d’empreinte optique et la conception assistée par ordinateur ; et
_la précision diagnostique des appareils d’imagerie 3D.

L’intérêt majeur de l’implantologie assistée par ordinateur est de pouvoir implanter sans compromis, en toute sécurité par rapport aux structures anatomiques, grâce à une visualisation dynamique des sites à implanter et au repérage des obstacles (nerf mandibulaire, sinus maxillaire, etc.)

embedImagecenter("Imagecenter_1_1376",1376, "large");
_Cas clinique

La patiente de 52 ans présente un édentement au niveau de 36 et 37. Hormis l’absence de ces deux dents, elle ne présente pas de problème de santé générale et a une bonne hygiène bucco-dentaire (Figs. 1a et b). On note que l’espace prothétique disponible faible nécessitera une coronoplastie du bridge antagoniste récent et de la 27 (Fig. 2). Le plan de traitement prévoit le remplacement de 36 et 37 par deux couronnes implanto-portées, après une coronoplastie du bridge antagoniste récent et de la 27 ; ainsi que la conservation de la 38, entourée d’une forte densité osseuse et qui assure le calage de 28 (Fig. 3)

Le guide radiologique est réalisé directement au cabinet dentaire, grâce aux corps de référence (Fig. 4) contenant des billes radio-opaques repérables sur le cone beam, insérés dans une résine hydroplastique (Tak System, Fig. 5). Pendant que le cone beam est en train d’être généré sur l’ordinateur (Fig. 6), l’empreinte optique de la crête édentée est réalisée à l’aide de la caméra Omnicam du système CEREC, afin de modéliser globalement les couronnes des dents à remplacer sur logiciel (Fig. 7). Puis la phase d’intégration proprement dite permet de coupler la modélisation du logiciel CEREC et l’imagerie du cone beam, afin de situer l’émergence prothétique idéale dans le contexte anatomique sous-jacent. L’analyse radiographique des tissus mous disponibles, à corréler avec l’analyse clinique du biotype parodontal, orientera le choix de la chirurgie : sans lambeau en cas d’épaisseur de tissu kératinisé de plus de 3 mm et d’un sommet de crête sans défaut en épaisseur ; ou avec lambeau de pleine épaisseur, s’il y a moins de gencive kératinisée ou une crête amincie. Un aménagement parodontal des tissus pourra même être réalisé. En effet, la chirurgie guidée n’est pas synonyme de chirurgie sans lambeau, si les conditions muqueuses ne sont favorables à une émergence prothétique en tissu kératinisé. Dans notre cas clinique, nous avons choisi de réaliser une chirurgie sans lambeau.

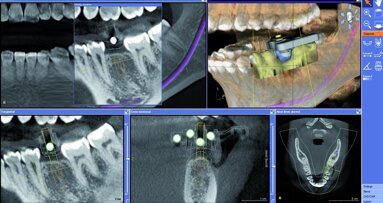

Une proposition « automatique » du positionnement idéal des implants selon l’orientation des couronnes, est générée sur le logiciel (Fig. 8). Cette proposition peut être améliorée puis validée, pour transformer de façon optimale le guide radiologique en guide chirurgical.

Après détection du corps de référence par ses billes radio-opaques, la hauteur de « manchon » est estimée (Fig. 9). Il s’agit de la partie interne du corps de guidage (le « Guide CEREC » à usiner en résine). La hauteur du manchon inscrite sur le logiciel correspond à la distance entre l’apex de l’implant et le sommet de la cuillère de perçage dans laquelle passeront les forêts implantaires. Par simplification, on choisit comme hauteur de manchon, la hauteur du forêt de chirurgie guidée : ces forêts sont des forêts spécifiques de 20 à 30 mm en moyenne. Dans les secteurs postérieurs, il vaut mieux choisir le forêt le plus court possible, car l’amplitude d’ouverture buccale est souvent limitée. Le fichier est ensuite exporté sur le logiciel CEREC dans le dossier du patient, afin d’usiner le corps de guidage dans le bloc CEREC en résine transparente (Fig. 10). La transformation du guide radiologique en guide chirurgical se fait concrètement en remplaçant les corps de référence par les corps de guidage. Le guide préalablement décontaminé est essayé avant la chirurgie, il a la même stabilité que le guide radiologique car il s’agit d’un guide à appui dentaire, qui a été modifié uniquement par le remplacement du corps de référence (Fig. 11).

Nous avons choisi de réaliser une chirurgie sans lambeau, le capuchon muqueux qui recouvre la crête peut être enlevé à l’aide d’un bistouri rotatif (ou punch) ou à l’aide d’un laser Erbium YAG (Fig. 12), comme illustré dans ce cas clinique (fibre 600 μm, 180 mJ, 20 Hz, sous spray d’air et d’eau). Le guide est ensuite retiré, afin d’éliminer les capuchons muqueux à l’aide de précelles (Fig. 13).

Des forêts spécifiques à la chirurgie guidée sont ensuite passés à travers les cuillères de perçage Sirona, propres à la marque implantaire (par exemple : des clés Sirona pour implants Nobel), et changées à chaque diamètre de forêt (Fig. 14). La seule étape qui ne peut pas être réalisée à travers le guide est la mise en place finale de l’implant, car la trousse de cuillères de perçage ne prévoit pas de guide de positionnement du porte-implant (Fig. 15). La chirurgie se termine par ma mise en place des vis de cicatrisation (Fig. 16). La radiographie panoramique postopératoire (Fig. 17) montre une situation fidèle à la planification : en orientation et en profondeur, la radiographie est superposable à la planification préopératoire sur le cone beam.

Dans notre cas clinique, la séance de chirurgie se termine par l’empreinte optique de la situation des implants, afin de réaliser les couronnes, qui seront posées à 2 mois postopératoires, après ostéointégration. Cette étape est possible lorsqu’une chirurgie sans lambeau est réalisée, car la maturation gingivale ne modifiera pas le profil d’émergence après 2 mois. Le matériel utilisé a les mêmes objectifs que le matériel utilisé pour une empreinte physique traditionnelle (Fig. 18) : scanpost (transfert d’empreinte optique) et scanbody (capuchon de repérage du transfert). Une fois l’empreinte prise, le scanbody est repéré et permet l’affichage du corps implantaire (Fig. 19). Les différentes étapes de réalisation prothétique sont effectuées et les couronnes modélisées en 36 et 37 pourront être usinées (Figs. 20a et 20b). Les couronnes seront prêtes à être transvissées en bouche, lors du prochain rendez-vous de la patiente.

_Discussion : limites et difficultés de la chirurgie guidée

La chirurgie guidée présente des limites et des difficultés que nous devons identifier. Les difficultés et complications ont été répertoriées dans différentes études, elles dépendent principalement de trois paramètres résumés dans trois tableaux. Le type d’appui du guide chirurgical (Tableau 1), la facilité d’accès au site à implanter (Tableau 2) et le type d’édentement (Tableau 3).

_Conclusion

En conclusion, l’amélioration de la prédictibilité de la chirurgie et de la prothèse résultent de la mise en œuvre de l’implantologie intégrée au cabinet dentaire.,Le temps d’apprentissage est court (quand l’outil CFAO est déjà utilisé en pratique quotidienne) : un cas suffit à appréhender le logiciel et le flux de réalisation du guide chirurgical. Mais l’aide technique ne reste qu’un outil et ne dispensera pas des connaissances et de l’expérience en chirurgie et prothèse implantaire qui incombe à chacun d’entre nous._

Note de la rédaction : la bibliographie est disponible auprès de l’éditeur.
Cet article est paru dans DT Study Club, Vol.2, numéro 3, septembre 2014.
